以太网条码枪TCP/IP组网

扫描枪网络组网

实施案例:深圳某手机电池厂

需求分析:
1. 条码扫描器要能扫二维码和一维码,精度要高;
2. 条码扫描器必须是固定式,而不是手持式,因为要固定在自动化设备上;
(参考型号:
IVY-8050-NET
3. 条码扫描器要用TCP/IP协议(通过以太网交换机),将扫描到的数据传输到指定IP客户端设备上;
4. 条码扫描器与交换机之间的距离最长为10米,分布在各个地方;
5. 条码扫描器从触发扫描到客户端接收成功的时间不高于0.3秒;
6. 条码扫描器与客户端的数据传输丢包率不高于0.1%;
7. 条码扫描器扫描结果不允许出现乱码,否则设备识别错误造成生产产品异常;
8. 条码扫描器预留电子触发功能,方便日后设备功能升级;
9.  由于每台设备只有一个网口,还要与其他设备通讯,所以扫描器与设备与间必须通过交换机连接;
10. 扫描器的传输要与设备一一对应,例如扫描器01;扫描到的结果只能被设备01接收,其他设备不被干涉。

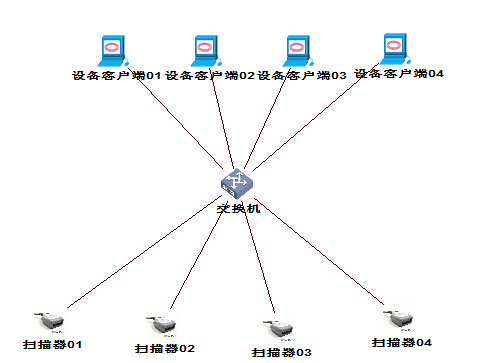

条码扫描枪以太网组网

固定式条码扫描器以太网组网实施布线与测试现场

扫描枪以太网组网实验室测试视频


扫描枪TCP/IP组网
