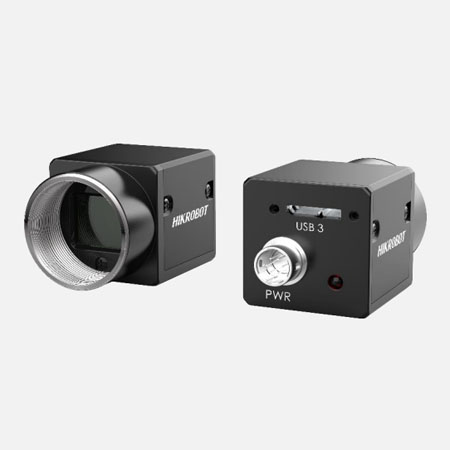

海康MV-CA023-10UM/UC 230万像素工业面阵相机

产品说明

主要特征

技术指标

适用行业

海康MV-CA023-10UM/UC进阶型面阵相机，采用Sony 的 IMX249 CMOS芯片，图像质量优异。通过USB3.0接口实时传输非压缩图像，黑白相机最高帧率可达41帧，彩色相机最高帧率可达40帧。

订货型号：

黑白相机：MV-CA023-10UM

彩色相机：MV-CA023-10UC

海康MV-CA023-10UM/UC 230万像素工业面阵相机特点：

 支持自动或手动调节增益、曝光时间、白平衡、 LUT、Gamma 校正等

 支持自定义 ROI，支持水平镜像和垂直镜像

 支持硬触发、软触发以及自由运行模式

 结构紧凑，外形尺寸 29 mm×29 mm×30 mm，适用于较小的安装要求

 兼容 USB3 Vision 协议及 GenICam 标准，可与第三方软件平台无缝连接

海康MV-CA023-10UM/UC 230万像素工业面阵相机参数：

型号	型号	MV-CA023-10UC
型号	名称	230万像素USB 3.0面阵相机，IMX249，彩色
性能	传感器类型	CMOS,全局快门
	传感器型号	Sony IMX249
	像元尺寸	5.86 μm×5.86 μm
	靶面尺寸	1/1.2"
	分辨率	1920×1200
	最大帧率	40 fps@1920×1200 Bayer RG 8
	动态范围	70 dB
	信噪比	40 dB
	增益	0 dB ~20 dB
	曝光时间	34 μs ~ 10 sec
	快门模式	支持自动曝光、手动曝光、一键曝光模式
	黑白/彩色	彩色
	像素格式	Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed,YUV422_YUYV_Packed RGB8,BGR8
	Binning	支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4
	下采样	支持1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4
	镜像	支持水平镜像、垂直镜像
电气特性	数据接口	USB3.0,兼容USB2.0
	数字I/O	6-pin P7接头提供供电和I/O:1路光耦隔离输入(Line0),1路光耦隔离输出(Line1),1路双向可配置非隔离IO(Line2)
	供电	12 VDC,支持USB供电
	典型功耗	2.5 W@5 VDC(USB供电)
结构	镜头接口	C-Mount
	外形尺寸	29 mm×29 mm×30 mm
	重量	约56 g
	IP防护等级	IP30(正确安装镜头以及线缆的情况下)
	温度	工作温度0~50°C,储藏温度-30~70°C
	湿度	20%~80% RH无冷凝
一般规范	软件	MVS或者兼容USB3 Vision协议的第三方软件
	操作系统	Windows XP/7/10/11 32/64bits,Linux 32/64bits以及MacOS 64bits
	协议/标准	USB3 Vision,GenlCam
	认证	CE,FCC,RoHS,KC
