条码扫描枪除了USB还有哪些常用的通信方式(接口类型)?

      有线条码扫描枪通常使用一条线材连接条码器和上位机设备进行数据通信,根据通信协议的不同,通常可以分为:USB接口,串口接口,键盘口接口以及其他类型接口。而无线条码器也可以根据无线传输协议分为下面几类:无线2.4G,无线蓝牙,无线433,无线zegbee,无线WiFi。


有线条码器通信接口


一、USB接口


     USB接口为条码扫描器使用最广泛一种接口,通常可以应用到Windows系统,MAC OS,Linux,Unix,androids等系统中。使用该USB接口通常可以支持以下三种不同协议的通信方式。

     USB-KBW:即USB键盘口,类似于USB键盘的使用方式,是最常用的一种通信方式,即插即用,不需要安装驱动,不支持指令触发控制。通常使用记事本,WORD,notepad++等文本输出工具即可测试。


     USB-COM:即USB虚拟串口(Virtual Serial Port),使用该通信接口时通常需要安装虚拟串口驱动,虽然使用的是物理的USB接口,但是是模拟串口通信,可以支持指令触发控制,通常需要使用串口工具测试,如串口调试助手,友善串口助手等。


     USB-HID:又称之为HID-POS,是一种高速的USB传输协议,不需要安装驱动,使用时通常需要开发匹配的接收软件进行数据得交互,可以支持指令触发控制。


二、串口接口

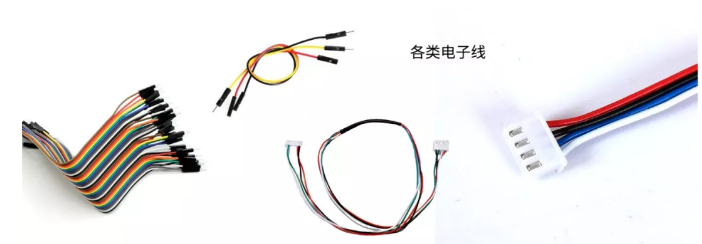

      串口接口又称之为串行通信或者串行通讯接口(通常指COM接口),通常广泛应用于工业领域,具有传输距离远,通信稳定可靠,不依赖于复杂系统等特点,其接口方式多种多样,如杜邦线,1.25端子线,2.0端子线,2.54端子线等。目前扫描器上通常使用TTL电平信号和RS232信号输出,物理接口通常为9针串口(DB9),使用串口时需要注意通信协议(端口号,校验位,数据位,停止位等)。如常用串口协议:9600,N,8, 1。


       TTL接口:TTL接口为串口一种,输出为电平信号,如果直接连接电脑测试输出为乱码。TTL增加一个串口芯片(如SP232,MAX3232)即可变成RS232通信。该类接口通常用于连接单片机.通常使用杜邦线或者端子线直接连接相应的VCC,GND,TX,RX四个脚位即可通信。支持指令触发。


       RS232接口:RS232接口又称COM口,标准串口,通常可以直连电脑设备。使用时需要串口工具才可以正常输出,如串口调试助手,超级终端等工具。不需要安装驱动。支持指令触发。


三、键盘口接口

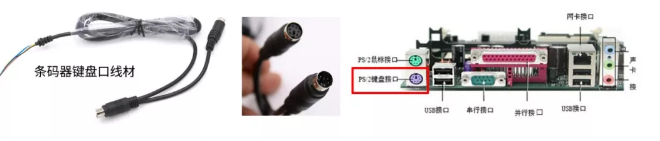

      键盘口接口又称之为PS/2接口,KBW(Keyboard Wedge)接口,是一种6针圆形接口,早期键盘使用的一种接口方式,目前使用较少,条码器键盘口线材通常为三个接头,一个连接条码器,一个连接电脑键盘另外一个连接电脑的主机。在电脑上通常使用文本输出,即插即用。


四、其他类型接口


       除了上面几种有线接口以外,条码器还会用到一些其他类型的通信方式,如韦根通信,485通信,TCP/IP网口通信等。这些通信方式往往使用的不多,通常是基于TTL通信方式加上相应的转换模块即可实现,这里不在做详细介绍。


无线条码扫描枪通信接口


一、无线2.4GHz


       2.4GHz所指的是一个工作频段,2.4GHz ISM(Industry Science Medicine)是全世界公开通用使用的无线频段,蓝牙技术即工作在这一频段,在2.4GHz频段下工作可以获得更大的使用范围和更强的抗干扰能力,目前广泛应用于家用及商用领域。用于短距离无线传输和传导的技术。


      无线2.4G通信协议使用范围较广,具有传输速度快,功耗低,配对简单等优点,使用无线2.4G的条码扫描器通常室外传输距离可以达到100-200米距离,也是条码器最常用的一种无线通信方式。,但是由于2.4G波长较短,频率高穿透能力较弱,一般室内传输距离只能达到10-30米。无线2.4G条码器使用时通常需要配备一个2.4G接收器插入设备主机用于数据传输。


二、无线蓝牙Bluetooth


      蓝牙的波段为2400–2483.5MHz(包括防护频带)。这是全球范围内无需取得执照(但并非无管制的)的工业、科学和医疗用(ISM)波段的 2.4 GHz 短距离无线电频段。


      蓝牙使用跳频技术,将传输的数据分割成数据包,通过79个指定的蓝牙频道分别传输数据包。每个频道的频宽为1 MHz。蓝牙4.0使用2 MHz 间距,可容纳40个频道。第一个频道始于2402 MHz,每1 MHz一个频道,至2480 MHz。有了适配跳频(Adaptive Frequency-Hopping,简称AFH)功能,通常每秒跳1600次。


      无线蓝牙条码器具有一个非常显著的特征,它可以通过多种通信方式(如HID,SPP,BLE)连接本身带蓝牙功能的设备,也可以通过蓝牙接收器连接到不带蓝牙功能的电脑上。使用较为灵活。无线蓝牙条码器通常使用Class2 低功耗蓝牙模式,功耗低,但是传输距离相对较近,一般传输距离为10米左右。


三、其他无线通信方式


      其他还有一些无线通信方式如433MHz,Zeggbe,Wifi等无线通信方式,无线433MHz的特点是波长较长,频率低,穿透能力强,通信距离远,但是抗干扰能力弱,天线较大,功耗较大;使用无线Zeggbe通信技术的产品具有星型组网的能力;无线Wifi在扫描枪应用领域使用较少,在采集器上用的比较多,这里不在详细介绍。
