半导体行业对检测和测量任务提出了非常高的要求。尤其在检测小型部件时（例如焊线或半导体晶圆的高要求表面）。

同时，许多流程机器中的传感器都暴露于恶劣的环境条件下。包括接触化学品、高温，甚至真空环境。得益于优异的技术组合，SICK 的传感器解决方案可以很好地应对这些挑战。

安全防护

为保障人员和流程安全，在半导体行业中不仅需要对机器进行防护。安全技术也被用于自主物流流程中。

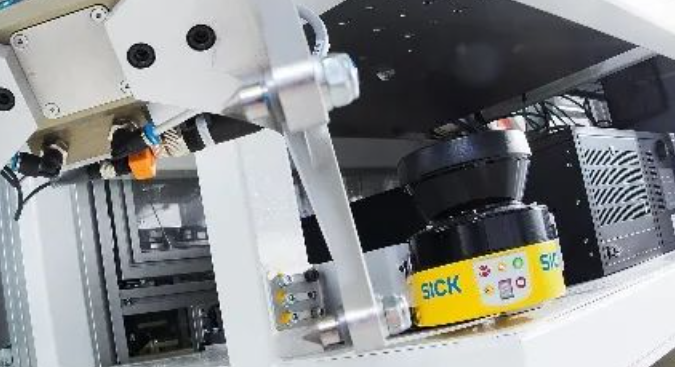

SICK 为半导体和设备制造商提供广泛的安全解决方案技术组合。另外，SICK 还为客户提供丰富的服务，其中包括咨询、调试支持、培训和进修。

质量监控

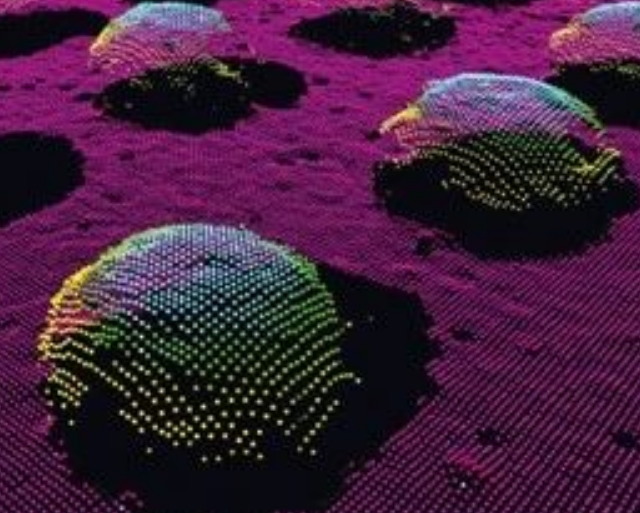

半导体晶圆和芯片必须满足非常高的质量要求。半导体晶圆和芯片上非常小的结构需要质量管理解决方案中的高精度测量。视觉传感器和高分辨率位移测量传感器可使测试和检查系统满足这些要求。

识别检测

SICK智能传感器和解决方案能够将生产线推向全新的自动化和智能化水平，大幅减少人工干预，提高生产速度和产出量。

无论是物料检测、定位还是控制，都能实现快速、有效的操作，大大提升了生产效率。此外，SICK还提供了远程监控和预测性维护服务，帮助企业提前发现设备故障，避免生产中断。这种前瞻性的维护策略不仅提高了生产效率，也让生产更加稳定。

SICK的视觉系统和图像处理技术能够快速识别产品缺陷，并提供改进建议。这种前瞻性的缺陷预防策略帮助企业及时发现缺陷并避免类似问题的再次发生，使产品质量持续提升。

通过自动化的物料检测和定位，西克帮助企业减少了物料浪费和损耗。这不仅降低了生产成本，也为企业创造了更大的利润空间。

通过SICK智能传感技术的应用，企业在半导体生产中，能更快速地实现生产效率的提升、产品质量的提高以及成本的降低。
