简介

IVY09C是基于USB HID技术开发的免驱动型USB ID卡读卡器，可支持对飞利浦S50、S70 M1卡及其兼容卡卡号的读取。与市场上大部分USB读卡器采用USB转串口专用芯片的方法不同，IVY09C采用HID技术把读卡器模拟成一个HID类输入设备，读卡器接入操作系统后模拟USB键盘的数据格式向任意文本框（如Word，Excel，记事本等）输出卡号，用户无需安装任何驱动程序，实现了真正的即插即用。

使用说明

将读卡器连上电脑USB口后，读卡器将“滴”一声并闪灯一下，表示上电成功，半秒后将再“滴”一声并闪灯一下，表示设备自检成功，无需安装任何驱动程序，windows系统会自动将其识别为“人体学输入设备”如下图

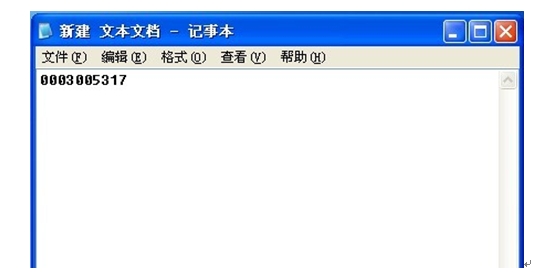

此时刷卡相当于键盘自动输号，在软件光标处输入并自动回车。比如，打开电脑的“记事本”并处于活动状态，刷卡后将自动在“记事本”的光标处输入号码并模拟回车键一次，操作结果如下图：

机械尺寸

机械尺寸（L×W×H）：140×100×25（mm）

免责声明

●EMI与EMC

IVY09C系列器机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列器的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY09C系列器的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善器的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。

●修改文档的权利

广州44118太阳成城集团信息科技有限公司保留任何时候在没有事先声明的情况下对IVY09C系列器相关文档修改的权利。

●ESD静电放电保护

IVY09C系列器部分元件内置ESD保护电路，但当器的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装IVY09C系列器时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

IVY09C器具有以下特点：

◆标准USB2.0通信接口，无需安装驱动，即插即用；

◆USB接口供电，无需单独外接电源；

◆自动读卡，无需开发读卡驱动，应用简单；

◆支持多种卡片：支持对飞利浦S50、S70 M1卡及其兼容卡

◆支持多种操作系统：windows95／98／2000／xp/win7；

支持飞利浦免驱动型USB ID卡读卡器技术参数

2.1极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+5.5V

相对湿度 …………………………………………………………………………  5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

2.2技术参数

工作频率13.56Mhz

标   准ISO14443A

支持标签飞利浦S50、S70 M1卡及其兼容卡

读写距离5--12Ccm（视不同使用环境和卡片而定）

通信接口USB2.0

信号指示LED灯、蜂鸣器

工作电压4.5V~5.5V（USB取电）

工作电流待机电流：20mA；工作电流：《100mA

工作温度-10℃～70℃

尺   寸140×100×25（mm）

操作系统Microsoft Windows2000/XP/Vista/Win7

支持飞利浦免驱动型USB ID卡读卡器应用

应用领域一卡通，资产管理，物品追踪，防盗与防伪，门禁考勤，,会议签到，立体仓库，智能停车场，电子票证
