生产溯源“新宠” : 海康AI智能读码器ID3000XM经典案例分享

如今产品零部件愈发复杂多样,如何稳定、高效地完成信息采集,对搭建产品追溯系统十分关键。然而信息读码环节普遍存在刻印工艺丰富、表面材质多样、安装空间狭小等读码难题,这对读码效果提出了更高的要求。

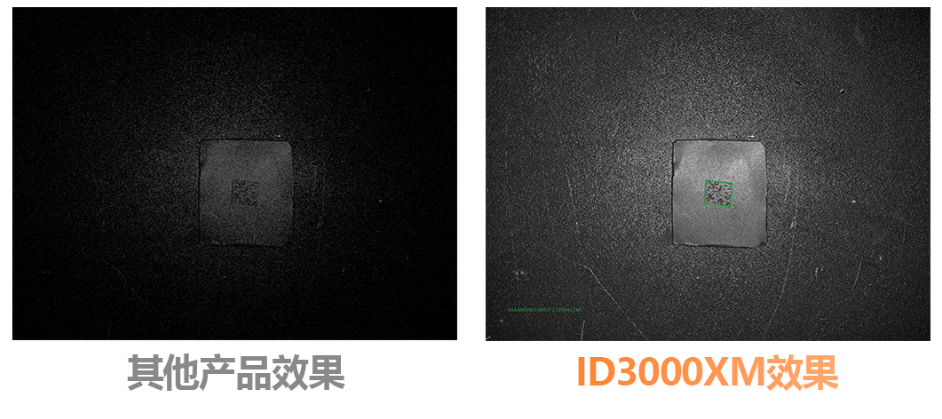

海康机器人推出新一代智能读码器-ID3000XM系列。该产品具备三重多路照明功能,可灵活应对复杂材质工件读码;此外采用了全新高性能AI处理平台,多核并行处理更高效。可广泛应用于锂电、光伏、汽车制等行业,满足高效精确的读码需求,助力行业降本增效。



锂电行业


01电池箔材高速读码


项目需求:锂电箔材在分条/制片/模切等工序时,要求读取高速运动中的箔材DPM码,方便追溯


项目难点:材质纹路和印刻质量差引起的低对比度,高速运动读码


方案选型:MV-ID3016XM-12M-RBN(直接照明)


解决方案:

1.材质纹路,低对比度:全新优化的LED照明系统,有效提升图像对比度;

2.高速运动读码:高性能AI处理平台+自研深度学习算法,可以满足2.5m/s高速读码。



02电池盖板DPM码读取

项目需求:方壳电池完成入壳动作后,需要识别流转过程中电池盖板上的二维码,通常是DM码或QR码


项目难点:条码静区受文字干扰,金属表面反光,运动读码


方案选型:MV-ID3016XM-12M-RBN(偏光照明)


解决方案:

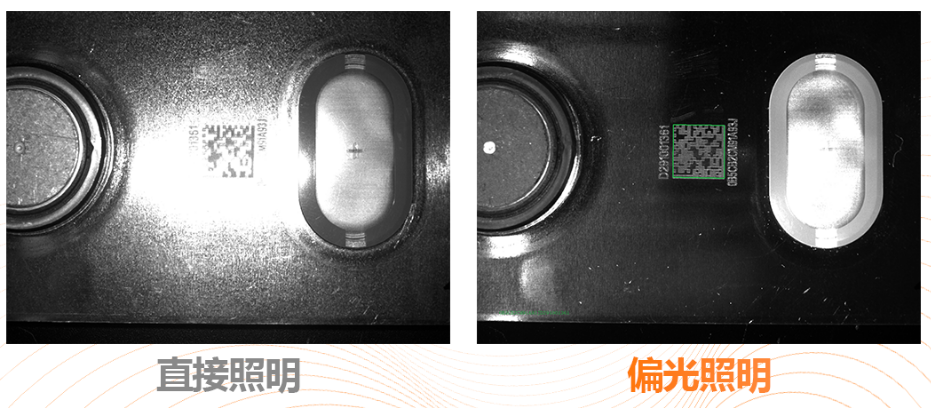

1.金属表面反光:三路多重照明方案,通过偏振照明消除反光;

2.静区干扰,运动读码:AI解码算法,千万级样本数据,读码率达到99.99%以上。



光伏行业


01电池片隐形码识别


项目需求:读取电池片上丝印的二维码,读码后上传MES系统实现每个电池片的追溯管理


项目难点:肉眼不可见对比度极低,栅线贯穿条码影响读码


方案选型:MV-ID3030XM-12M-RBN(外置光源)


解决方案:

1.刻印深度浅,对比度极低:复合光源配合特殊打光角度,提升条码对比度;

2.栅线贯穿条码:根据疑难图片快速迭代AI算法模型,读码率达到99.9%以上。


02组件覆膜码读取

项目需求:电池片串焊排版后,汇流条处会贴附标签码,需要透过毛玻璃以及EVA胶膜读码


项目难点:毛玻璃的纹路、EVA胶膜内的气泡会导致条码畸变,毛玻璃和EVA膜种类繁多


方案选型:MV-ID3016XM-08M-RBN(偏光照明)


解决方案:

1.毛玻璃和EVA膜种类繁多:支持8组参数轮询,自动匹配最优参数;

2.条码畸变、模糊:根据现场图片快速迭代AI算法模型,读码率达到99.9%以上。



汽配行业


01齿轮DPM码读取

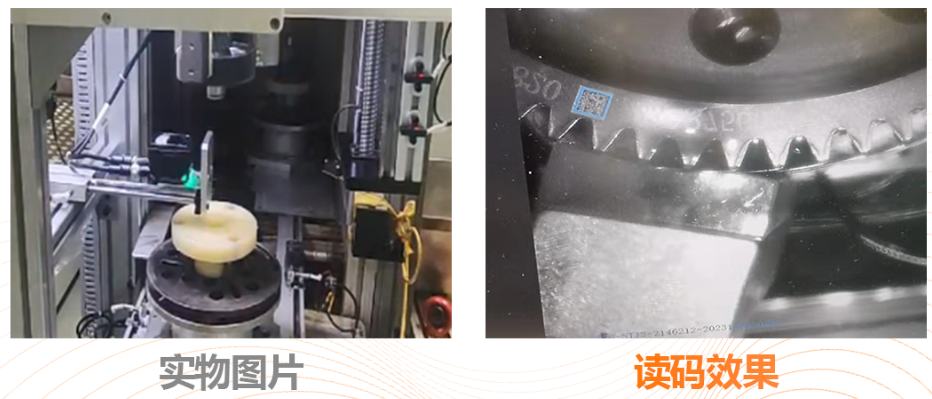

项目需求:齿轮磨齿机加工阶段,要求齿轮旋转过程中识别上面的DPM码


项目难点:油污附着导致部分二维码被遮挡,金属表面反光


方案选型:MV-ID3030XM-12M-RBN(偏光照明)


解决方案:

1.油污干扰,金属表面反光 → 三路多重照明方案,通过偏振照明消除反光;

2.部分二维码被遮挡 → AI解码算法,千万级样本数据,读码率达到99.9%以上。


02变压器定子读码


项目需求:变压器定子在绕线工序前,需要识别定子上的DPM码与绕线机进行绑定


项目难点:绕线机空间紧凑,金属表面纹路,DPM小码(1.2*2.4mm)


方案选型:MV-ID3030XM-12M-RBN(扩散照明)


解决方案:

1.绕线机空间紧凑 → 体积小巧,搭配可旋转尾部出线,安装更灵活;

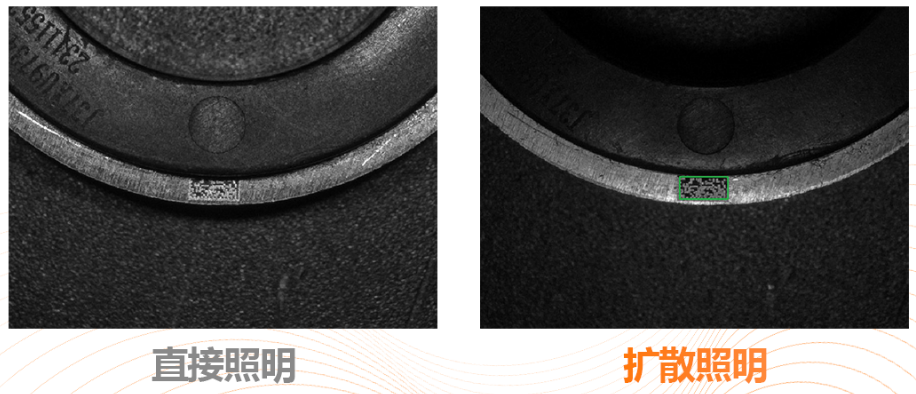

2.金属表面纹路,DPM小码 → 扩散照明消除金属纹路干扰,AI算法具备强悍小码识别能力。




3C行业

01手机零部件小码识别

项目需求:手机零部件组装前,需要识别零部件上小码与整机进行绑定,方便管理

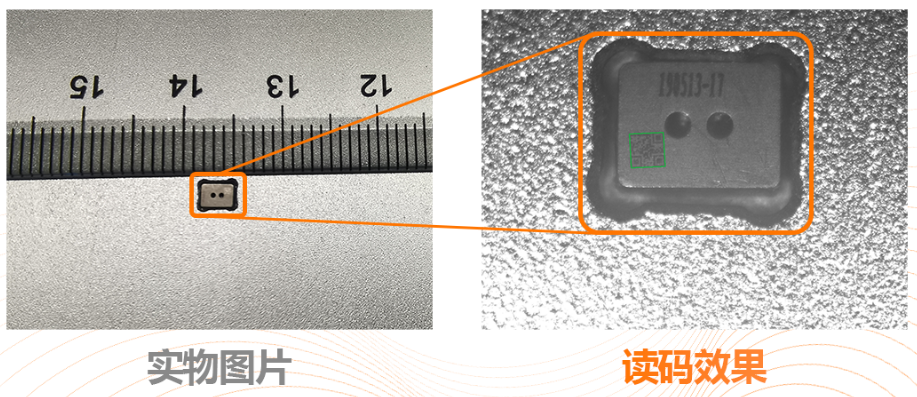

项目难点:组装设备空间紧凑,DPM小码识别(边长仅0.4mm)


方案选型:MV-ID3050XM-25M-RBN+小码配件


解决方案:

1.组装设备空间紧凑 → 体积小巧,集成式安装方式将工作距离压缩至40mm以内;

2.DPM小码识别 → 搭配小码配件实现更大的放大倍率,可识别最小单元为8um的二维码。




02Tray盘大景深读码


项目需求:AGV搬运Tray盘前,需要识别Tray盘上二维码上传MES系统进行比对,避免错误搬运

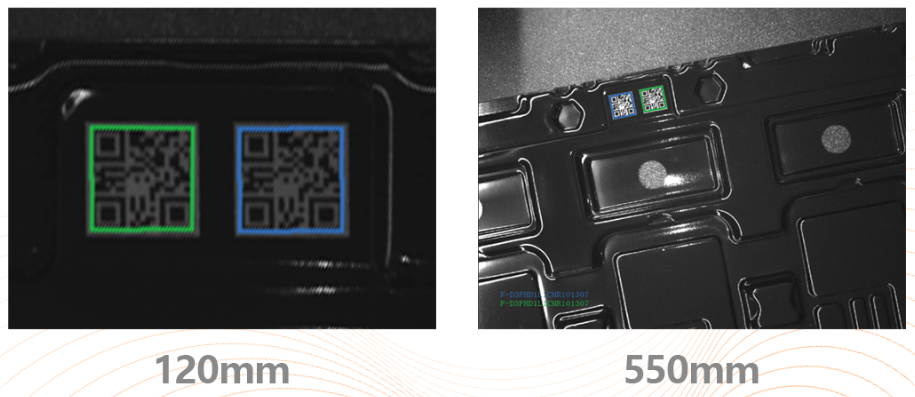

项目难点:5-31层tray盘高度约为120~550mm,表面反光


方案选型:MV-ID3030XM-16L-RBN(偏光照明)


解决方案:

1.大景深读码 → TOF传感器精准测距,搭配镜头快速变焦+自适应参数调节,始终保持清晰成像;

2.表面反光 → 三路多重照明方案,通过偏振照明消除反光。



食药品行业

01罐装高速读码


项目需求:食品快消行业生产节奏快,为了更好地实现品质管控,通常要求高速运动中实现读码追溯


项目难点:通常生产节拍4.8w/h甚至更快,表面反光


方案选型:MV-ID3016XM-08M-RBN(偏光照明)


解决方案:

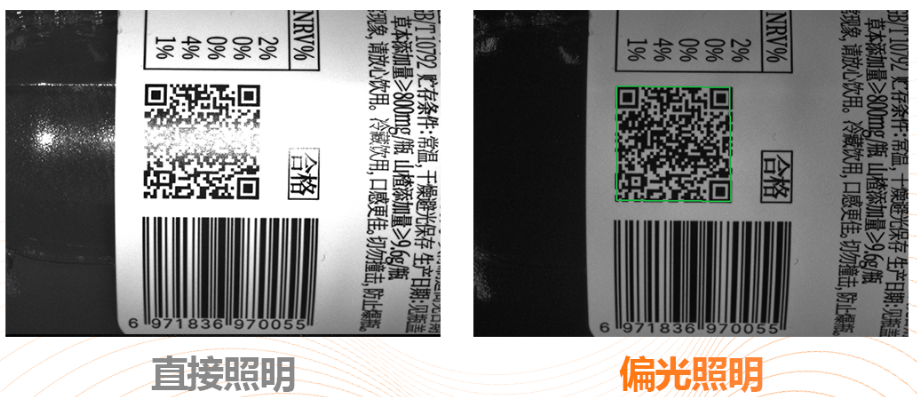

1.表面反光 → 三路多重照明方案,通过偏振照明消除反光;

2.高速读码 → 全新优化照明系统+AI读码算法,满足小曝光高节拍读码场景。
