    远距离电子标签阅读器IVY-A04
  • 产品说明
  • 主要特征
  • 技术指标
  • 适用行业
  •  1. 简介

    IVY-A04系列是广州44118太阳成城集团信息科技有限公司开发的远距离ISO11784/11785电子标签阅读器。该阅读器配套瑞比德科技的动物耳标使用读取距离大于40cm。

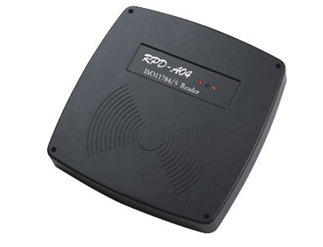

    远距离电子标签阅读器



    远距离电子标签阅读器IVY-A04具有以下特点:

    ◆产品支持对EM4305,S256,T5577等符合ISO11784/ISO11785的读取操作;

    ◆支持ISO11784/5标准;

    ◆尺寸:260mm X 260mm X 35mm;

    ◆工作电压:12V-DC,工作电流:<150mA;

    ◆UART,RS232,RS485多种接口可选;

    ◆读卡距离远:读动物耳标40cm以上;

    ◆稳定性高,可自动适应各种环境,长期使用不会漂移;

    ◆可靠性高,ESD保护,防浪涌保护;



     远距离电子标签阅读器IVY-A04电气参数

    2.1极限参数

    工作温度…………………………………………………………………………-20℃~+85℃

    贮存温度……………………………………………………………………… -40℃~+125℃

    供电电压(vcc to vss)……………………………………………………………-0.3V~+4.2V

    管脚对地电压……………………………………………………………………-0.3V~+5.8V

    每个管脚最大IOL…………………………………………………………………    ±2mA

    相对湿度 …………………………………………………………………………  5%~95%

    注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

    2.2直流特性

    测试条件Temperature=+25℃。

    表 3.1设备直流特性表

    符号参数测试条件最小值最大值单位

    VCC工作电压2.73.6V

    IDC1电流消耗正常模式80105mA

    IDC2电流消耗待机模式μA

    VIL输入低电平VSSVSS+0.6V

    VIH输入高电平0.8VCCVCCV

    VOL输出低电平I(OLMAX)=-6mAVSSVSS+0.6V

    VOH输出高电平I(OHMAX)=6mAVCC-0.6VCCV

    3. 接线说明

    红色                                    DC12V ~18V

    黑色                                    地

    黄色                                    RS485  A(R+)

    绿色                                    RS485  B(R-)

    棕色                                    保留

    白色                                    保留

    4. 通信协议

    IVY-A04使用的是字符串传输格式。默认RS485地址为0x01,波特率为19200,8个数据位,1个停止位,无校验位;默认状态下蜂鸣器打开。


    远距离电子标签阅读器IVY-A04应用


    ◆应用领域:生猪管理,牛管理,羊管理,停车场管理。
