1. 简介

IVY300S是广州44118太阳成城集团信息科技有限公司开发的一款多协议IC卡读写模块，产品完全兼容ISO14443A/B、ISO15693、ISO18000-3标准协议。

模块内部集成了IC卡射频通信协议，开发人员只需通过通信接口发送简单的命令便可以完成对IC卡的读写操作，而无需理解复杂的IC卡通信协议；详尽的开发文档和完善的开发例程可大大减少您的产品开发难度，缩短产品开发周期，帮助您方便、快捷地将当今最流行的非接触式IC卡技术融入您的系统中。

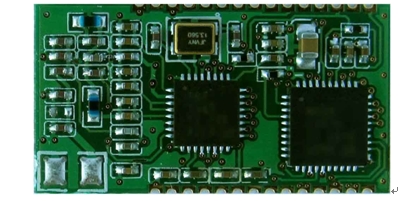

IVY300S采用贴片式安装，体积小巧、功耗低，非常适用于集成到PDA等手持设备中。

3. 硬件描述

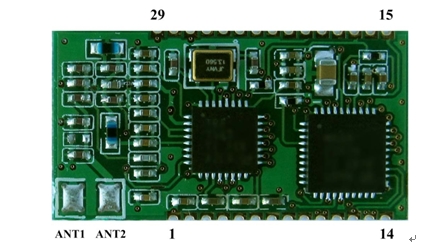

3.1管脚说明

IVY300S模块采用邮票孔连接方式，可像贴片器件一样直接焊接到PCB板上。

器件管脚说明列表

管脚符号功能

ANT1ANT1天线引脚1

ANT2ANT2天线引脚2

1        GND电源地

2~9   NC保留（悬空）

10        TXUART数据发送管脚

11        NC保留（悬空）

12        RXUART数据接收管脚

13       VCC器件电源输入管脚

14~19NC保留（悬空）

20    GND电源地

21~26NC保留（悬空）

27      GND电源地

28     NC保留（悬空）

29     GND电源地

注：UART的波特率默认为19200bit/s，有特殊要求的用户请事先向销售工程师说明。

4. 机械尺寸

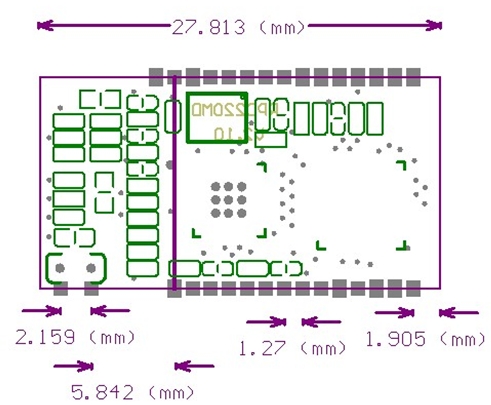

IVY300S机械尺寸如图所示。

5. 免责声明

●开发预备知识

IVY300S系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

●EMI与EMC

IVY300S系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY300S系列模块的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。

●修改文档的权利

广州44118太阳成城集团信息科技有限公司保留任何时候在没有事先声明的情况下对IVY300S系列模块相关文档修改的权利。

●ESD静电放电保护

IVY300S系列模块部分元件内置ESD保护电路，但当模块的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装IVY300S系列模块时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

多协议IC卡读写模块IVY300S具有以下特点：

◆完全兼容ISO14443A/B、ISO15693、ISO18000-3标准协议；

◆支持对Mifare S50、Mifare1 S70、Mifare UltraLight、ICODE2等卡片的读写操作；

◆多种通信接口，可选SPI、I2C、UART接口；

◆开发简单，可提供详尽的开发文档和完善的C51开发例程；

◆体积小，功耗低，贴片式安装，易于集成到PDA等手持设备中；

◆与低频模块IVY125S、15693读写模块IVY220S 、高频多协议模块IVY300S管脚PIN对PIN兼容；

多协议IC卡读写模块IVY300S 电气参数

2.1极限参数

工作温度…………………………………………………………………………-25℃~+85℃

贮存温度……………………………………………………………………… -55℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.5V~+3.6V

管脚对地电压……………………………………………………………………-0.3V~+3.6V

每个管脚最大IOL…………………………………………………………………    ±2mA

相对湿度 …………………………………………………………………………  5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在最大额定值条件下工作，否则会影响其可靠性。

2.2直流特性

测试条件Temperature=+25℃。

器件直流特性表

符号参数       测试条件最小值典型值最大值单位

VCC工作电压           2.7  3.3            3.6V

ICC1电流消耗正常模式   80          105  120mA

ICC2电流消耗待机模式   11            20    50μA

VIL      输入低电平         VSS      VSS+0.6V

VIH       输入高电平     0.8VCC         VCCV

VOL输出低电平 I(OLMAX)=-6mA VSSVSS+0.6 V

VOH输出高电平 I(OHMAX)=6mA VCC-0.6VCCV
