低频标签读卡模块IVY134SUA
  • 产品说明
  • 主要特征
  • 技术指标
  •  1. 简介

    IVY134SUA是广州44118太阳成城集团信息科技有限公司开发的低频标签读卡模块,产品兼容ISO 11784/11785协议。IVY134SUA通过UART进行通信,用户只需通过UART发送简单的命令便可完成对标签数据的读取操作,而无需理解复杂的通信协议。小巧的体积、简单的操作方式和超低的功耗使IVY134SUA非常适合嵌入到PDA等手持设备中。

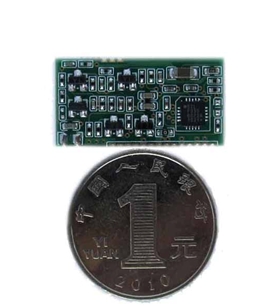

    低频标签读卡模块


    2. 选项指南

    小体积系列模块订购信息如表 。

    型号   贴片式UART  SPI I2C   W26支持芯片/标准

    IVY125SUE√√——————EM4001/TK4100

    IVY125SUT√√——————T5557/T5577

    IVY125SUG√√——————EM4305

    IVY134SUA√√——————EM4305/ISO11784/85

    IVY522SU√√——————M1/ISO14443A

    IVY220SU√√——————ICODE2/ISO15693

    IVY300SU√√——————ISO14443A/B/ ISO15693


    4. 硬件描述

    4.1管脚说明

    IVY134SUA模块采用邮票孔连接方式,可像贴片器件一样直接焊接到PCB板上。

    管脚

    器件管脚说明列表

    管脚符号功能

    A1       ANT1天线引脚1

    A2       ANT2天线引脚2

    1         GND电源地

    2~9        NC     保留(悬空)

    10      TXUART数据发送管脚

    11     NC保留(悬空)

    12    RXUART数据接收管脚

    13    VCC器件电源输入管脚

    14、16NC  保留(悬空)

    15、17GND电源地

    注:UART的波特率默认为19200bit/s,有特殊要求的用户请事先向销售工程师说明。

    4.2接口方式和典型应用

    4.3接口方式

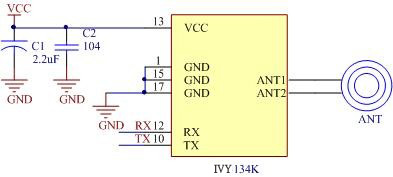

    IVY134SUA通过UART进行通信,用户只需通过UART发送简单的命令便可完成对ID卡数据的读取操作。典型应用电路图如图所示。

    电路


    4.4UART通信协议

    4.5数据格式

    UART数据帧格式:1个起始位、8个数据位、无奇偶校验位、1个停止位。

    波特率:19200bps

    数据格式:8字节数据,低位在前,格式为7字节数据+1字节校验和(异或和)。例如卡片输出数据为0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x10,则校验和计算:0x11^0x12^0x13^0x14^0x15^0x16^0x17=0x08。在该数据帧中,前两个字节为国家代码(0x11 0x12),第三到第五字节为UID数据(0x13 0x14 0x15 0x16 0x17)。

    4.6串口命令

    oxAA:读卡命令,操作成功后返回7字节卡号和1字节校验和。

    0xBB:关闭天线命令,操作成功后模块进入低功耗模式并返回0xB1。

    功能说明:模块上电后默认进入低功耗模式,此时天线处于关闭状态。接收到0xAA命令后,模块打开天线并进行读卡操作,读卡成功后模块自动进入低功耗模式,如果要再次读卡则需重新发送0xAA命令;如果读卡失败,模块将一直处于读卡模式直到读卡成功或者接收到0xBB命令。


    5. 机械尺寸

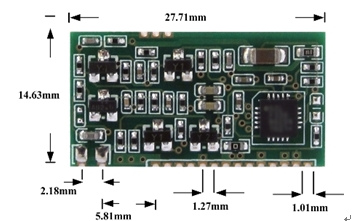

    IVY134SUA机械尺寸如图 所示。

    尺寸




    6. 免责声明

    ●开发预备知识

    IVY134SUA系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用,但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

    ●EMI与EMC

    IVY134SUA系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合,用户如有特殊要求,必然事先与我们联系。

    IVY134SUA系列模块的EMC性能与用户地板的设计密切相关,尤其是电源电路、I/O隔离、复位电路,用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性,但不对用户最终应用产品的EMC性能提供任何保证。

    ●修改文档的权利

    广州44118太阳成城集团信息科技有限公司保留任何时候在没有事先声明的情况下对IVY134SUA系列模块相关文档修改的权利。

    ●ESD静电放电保护

    IVY134SUA系列模块部分元件内置ESD保护电路,但当模块的恶劣的环境中使用时,依然建议用户在设计底板时提供ESD保护措施。安装IVY134SUA系列模块时,为确保安全请先将积累在身体上的静电释放,如佩戴可靠接地的静电环等;焊接过程中也应该注意释放静电,如确保焊接设备接地良好等。

    低频标签读卡模块IVY134SUA具有以下特点:

    ◆产品兼容ISO 11784/11785协议,可读动物标准标签;

    ◆读卡距离远;

    ◆UART通信接口,操作简单;

    ◆超低功耗,可通过UART发送命令使模块进入低功耗模式

    ◆体积小巧,易于集成到设备中;

    ◆与125K低频模块IVY125S、高频ISO14443A读卡模块IVY522S、高频ISO15693读卡模块IVY220S、高频多协议读卡模块IVY300S等多个模块管脚PIN对PIN兼容,设备升级时只需要更换模块而无需重新设计PCB。


    低频标签读卡模块IVY134SUA电气参数

    3.1极限参数

    工作温度…………………………………………………………………………-20℃~+85℃

    贮存温度……………………………………………………………………… -40℃~+125℃

    供电电压(vcc to vss)……………………………………………………………-0.3V~+4.2V

    管脚对地电压……………………………………………………………………-0.3V~+5.8V

    每个管脚最大IOL…………………………………………………………………    ±2mA

    相对湿度 …………………………………………………………………………  5%~95%

    注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

    3.2直流特性

    测试条件Temperature=+25℃。

    表 2.1器件直流特性表

    符号参数    测试条件最小值典型值最大值单位

    VCC工作电压          2.7        3.3         3.6         V

    IDC1电流消耗正常模式  70        75         110       mA

    IDC2电流消耗待机模式  5.5    5           6.4mA

    VIL    输入低电平         VSS      VSS+0.6    V

    VIH     输入高电平      0.8VCC          VCC    V

    VOL输出低电平 I(OLMAX)=-6mA VSSVSS+0.6     V

    VOH输出高电平 I(OHMAX)=6mA VCC-0.6VCC      V
