1. 简介

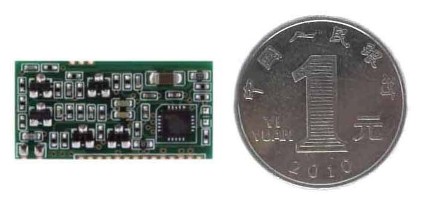

IVY125SUE是广州44118太阳成城集团信息科技有限公司开发的低频ID卡读卡模块，属于IVY125S系列低频读卡模块中的一员。产品支持EM、TEMID、TK及其兼容卡。IVY125SUE通过UART进行通信，用户只需通过UART发送简单的命令便可完成对ID卡的读操作，而无需理解复杂的射频通信协议。小巧的体积、简单的操作方式和超低的功耗使IVY125SUE非常适合嵌入到PDA等手持设备中。

2. 选型指南

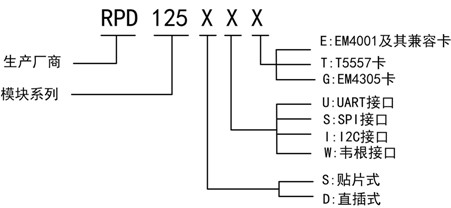

2.1IVY125S系列模块命名规则

选型表

 小体积系列模块选型表

型号    贴片式 UART   SPI I2C        W26 支持芯片/标准

IVY125SUE√     √       —————EM4001/TK4100

IVY125SUT√     √       —     ————T5557/T5577

IVY125SUG√     √       —————EM4305

IVY134SUA√     √       —————EM4305/ISO11784/85

IVY522SU√     √       —————M1/ISO14443A

IVY220SU√     √       —————ICODE2/ISO15693

IVY300SU√     √        —    ——         ——ISO14443A/B/ ISO156933. 电气参数

硬件描述

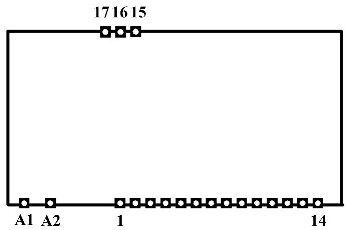

4.1管脚说明

IVY125SUE模块采用邮票孔连接方式，可像贴片器件一样直接焊接到PCB板上。

器件管脚说明列表

管脚          符号功能

A1                  ANT1天线引脚1

A2                  ANT2天线引脚2

1                  GND电源地

2~9                  NC         保留（悬空）

10                 TX      UART数据发送管脚

11                 NC       保留（悬空）

12                 RX       UART数据接收管脚

13                 VCC器件电源输入管脚

14、16           NC保留（悬空）

15、17           GND电源地

注：UART的波特率默认为19200bit/s，有特殊要求的用户请事先向销售工程师说明。

4.2接口方式和典型应用

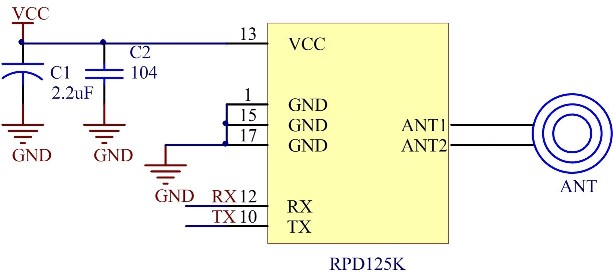

IVY125SUE通过UART进行通信，用户只需通过UART发送简单的命令便可完成对ID卡的读、写操作。典型应用电路图如图 所示。

4.3UART通信协议

4.3.1数据格式

UART数据帧格式：1个起始位、8个数据位、无奇偶校验位、1个停止位。

波特率：19200bps

数据格式：6字节数据，高位在前，格式为5字节数据+1字节校验和（异或和）。例如：卡号数据为1234567890，则数据输出为0x12 0x34 0x56 0x78 0x90 0x98(校验和计算：0x12^0x34^0x56^0x78^0x90=0x98)。

4.3.2串口命令

0xAA：读卡命令，操作成功后返回5字节卡号和1字节校验和。

0xBB：关闭命令，操作成功后模块进入低功耗待机模式并返回0x07。

功能说明：模块上电后默认进入低功耗模式，此时天线处于关闭状态。接收到0xAA命令后，模块打开天线并进行读卡操作，卡片在感觉区内只读一次数据，卡片离开感觉区，再次靠近天线时才会重新读取；模块接收到0xBB命令进入待机模式。

5. 机械尺寸

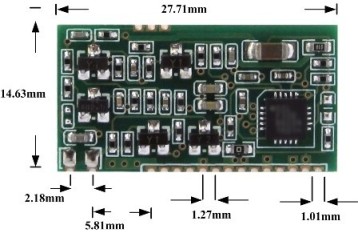

IVY125SUE机械尺寸如图 所示。

6. 免责声明

●开发预备知识

IVY125S系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用，但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

●EMI与EMC

IVY125S系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合，用户如有特殊要求，必然事先与我们联系。

IVY125S系列模块的EMC性能与用户地板的设计密切相关，尤其是电源电路、I/O隔离、复位电路，用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性，但不对用户最终应用产品的EMC性能提供任何保证。

●修改文档的权利

广州瑞比德智能科技有限公司保留任何时候在没有事先声明的情况下对IVY125S系列模块相关文档修改的权利。

●ESD静电放电保护

IVY125S系列模块部分元件内置ESD保护电路，但当模块的恶劣的环境中使用时，依然建议用户在设计底板时提供ESD保护措施。安装IVY125S系列模块时，为确保安全请先将积累在身体上的静电释放，如佩戴可靠接地的静电环等；焊接过程中也应该注意释放静电，如确保焊接设备接地良好等。

低频低功耗ID卡读卡模块IVY125SUE具有以下特点：

◆产品支持EM、TEMID、TK及其兼容卡；

◆读卡距离远5~10厘米；

◆UART通信接口，操作简单；

◆超低功耗，休眠状态可低至微安级别；

◆体积小巧，可方便集成到PDA等手持设备中；

◆与134.2K低频模块IVY134S、高频ISO14443A读卡模块IVY522S、高频ISO15693读卡模块IVY220S、高频多协议读卡模块IVY300S等多个模块管脚PIN对PIN兼容，设备升级时只需要更换模块而无需重新设计PCB。

低频低功耗ID卡读卡模块IVY125SUE极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+4.2V

管脚对地电压……………………………………………………………………-0.3V~+5.8V

每个管脚最大IOL…………………………………………………………………    ±2mA

相对湿度 …………………………………………………………………………  5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

3.2直流特性

测试条件Temperature=+25℃。

器件直流特性表

符号参数        测试条件最小值典型值最大值单位

VCC工作电压                   2.7   3.3     3.6  V

IDC1电流消耗正常模式    80   85            105 mA

IDC2电流消耗待机模式                  180           μA

VIL      输入低电平                  VSS        VSS+0.6    V

VIH       输入高电平                0.8VCC             VCC    V

VOL输出低电平  I(OLMAX)=-6mA  VSS       VSS+0.6     V

VOH输出高电平  I(OHMAX)=6mA  VCC-0.6     VCC     V
