低频T5557卡读写模块IVY125SUT
  • 产品说明
  • 主要特征
  • 技术指标
  •  1. 简介

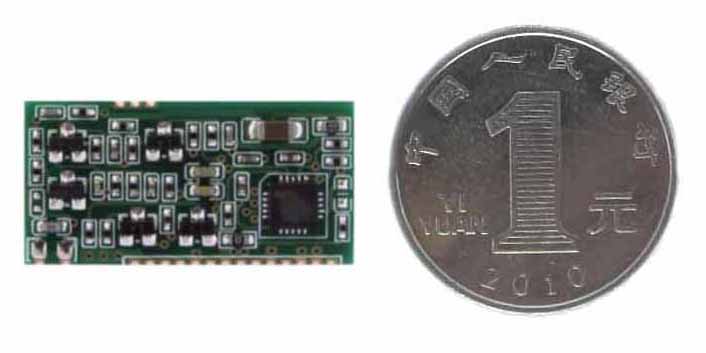

    IVY125SUT是广州44118太阳成城集团信息科技有限公司开发的低频T5557卡读写模块。产品支持对T5557 IC卡的读写操作。IVY125SUT通过UART进行通信,用户只需通过UART发送简单的命令便可完成复杂的T5557卡的读写操作,而无需理解复杂的射频通信协议。小巧的体积、简单的操作方式和超低的功耗使IVY125SUT非常适合嵌入到IC卡门锁和PDA等手持设备中。



    低频T5557卡读写模块




    2.1IVY125S系列模块命名规则

     模块

    2.2选型表

     小体积系列模块选型表

    型号   贴片式UART SPII 2C   W26支持芯片/标准

    IVY125SUE√√——————EM4001/TK4100

    IVY125SUT√√——————T5557/T5577

    IVY125SUG√√——————EM4305

    IVY134SUA√√——————EM4305/ISO11784/85

    IVY522SU√√——————M1/ISO14443A

    IVY220SU√√——————ICODE2/ISO15693

    IVY300SU√√——————ISO14443A/B/ ISO15693


    4. 硬件描述

    4.1管脚说明

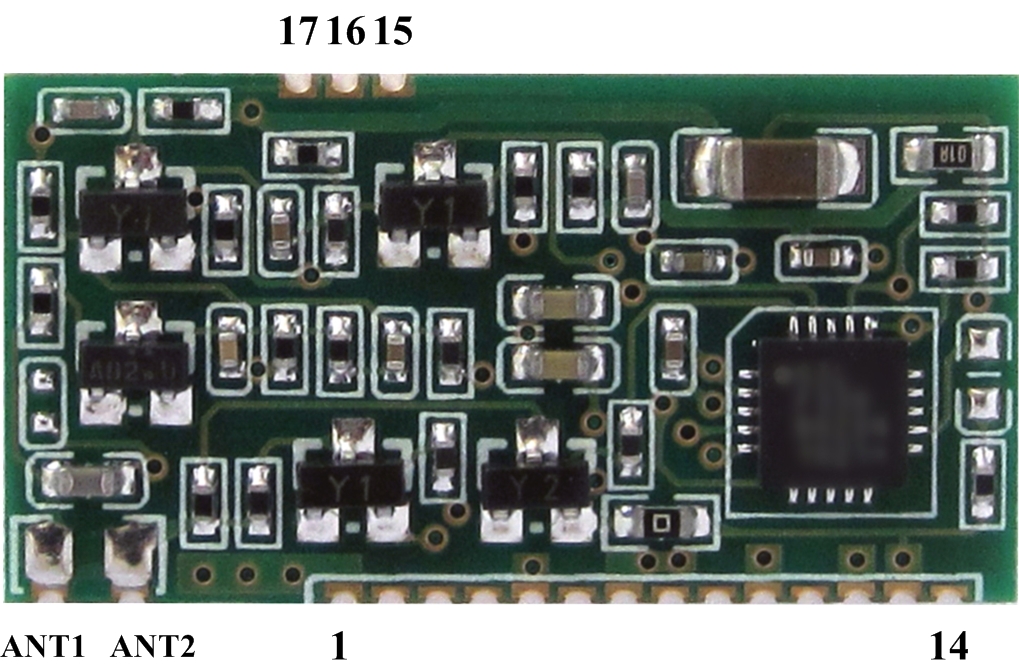

    IVY125SUT模块采用邮票孔连接方式,可像贴片器件一样直接焊接到PCB板上。

    管脚

    器件管脚说明列表

    管脚符号功能

    A1       ANT1天线引脚1

    A2       ANT2天线引脚2

    1        GND电源地

    2~9    NC       保留(悬空)

    10       TX      UART数据发送管脚

    11      NC    保留(悬空)

    12        RX    UART数据接收管脚

    13        VCC器件电源输入管脚

    14、16NC         保留(悬空)

    15、17GND电源地

    注:UART的波特率默认为19200bit/s,有特殊要求的用户请事先向销售工程师说明。


    4.2接口方式和典型应用

    4.3接口方式

    IVY125SUT通过UART进行通信,用户只需通过UART发送简单的命令便可完成对ID卡的读、写操作。典型应用电路图如图 所示。

     电路

    IVY125SUT典型应用电路图

    4.4UART通信协议

    IVY125SUT通信协议详见《IVY125SUT_T5557读写模块开发文档》。


    5. 机械尺寸

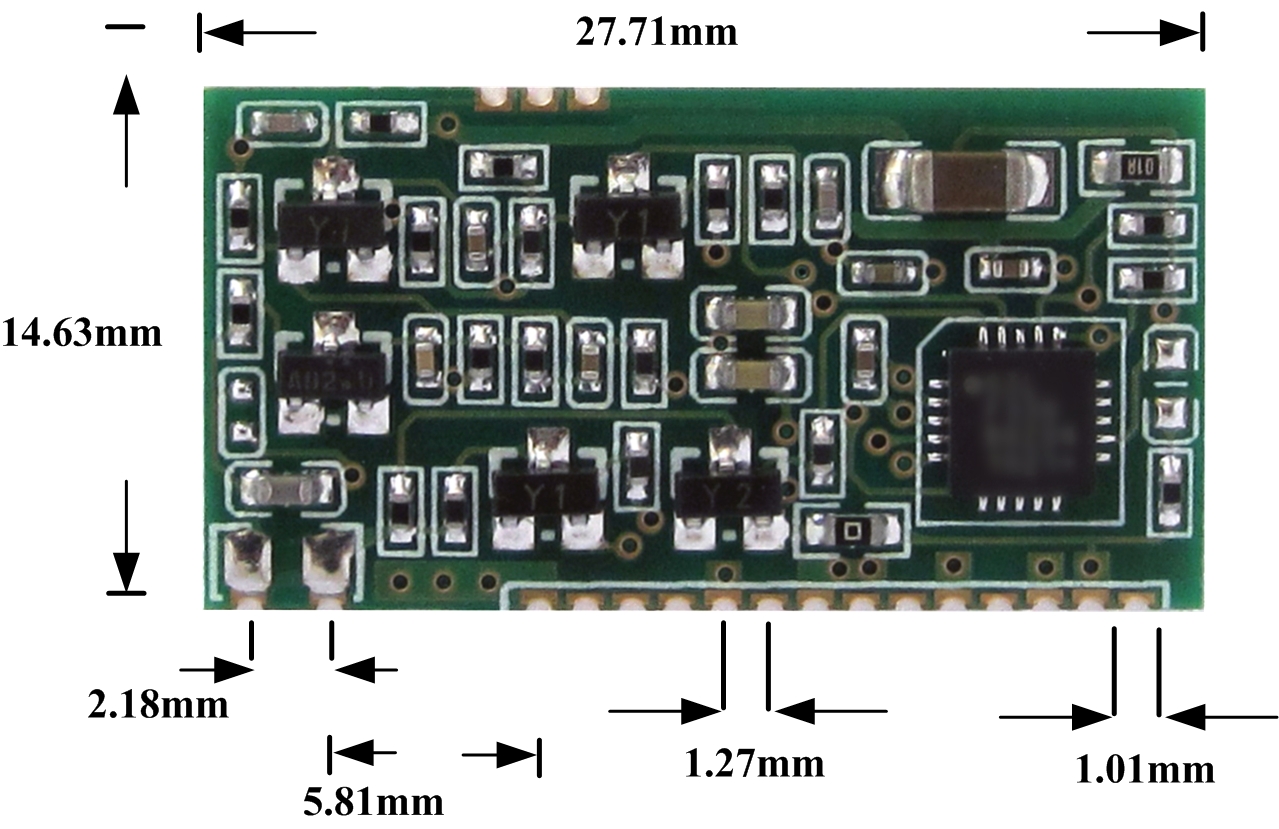

    IVY125SUT机械尺寸如图所示。

     尺寸


    6. 免责声明

    ●开发预备知识

    IVY125S系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用,但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

    ●EMI与EMC

    IVY125S系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合,用户如有特殊要求,必然事先与我们联系。

    IVY125S系列模块的EMC性能与用户地板的设计密切相关,尤其是电源电路、I/O隔离、复位电路,用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性,但不对用户最终应用产品的EMC性能提供任何保证。

    ●修改文档的权利

    广州44118太阳成城集团信息科技有限公司保留任何时候在没有事先声明的情况下对IVY125S系列模块相关文档修改的权利。

    ●ESD静电放电保护

    IVY125S系列模块部分元件内置ESD保护电路,但当模块的恶劣的环境中使用时,依然建议用户在设计底板时提供ESD保护措施。安装IVY125S系列模块时,为确保安全请先将积累在身体上的静电释放,如佩戴可靠接地的静电环等;焊接过程中也应该注意释放静电,如确保焊接设备接地良好等。

    低频T5557卡读写模块IVY125SUT具有以下特点:

    ◆支持T5557 /T5577 IC卡的读写操作;

    ◆UART通信接口,操作简单;

    ◆读卡距离远5~10厘米;

    ◆低功耗,可通过发送命令使模块进入低功耗模式;

    ◆体积小巧,贴片式安装,易于集成到设备中和进行大批量生产;

    ◆与134.2K低频模块IVY134S、高频ISO14443A读卡模块IVY522S、高频ISO15693读卡模块IVY220S、高频多协议读卡模块IVY300S等多个模块管脚PIN对PIN兼容,设备升级时只需要更换模块而无需重新设计PCB。


    低频T5557卡读写模块IVY125SUT电气参数

    3.1极限参数

    工作温度…………………………………………………………………………-20℃~+85℃

    贮存温度……………………………………………………………………… -40℃~+125℃

    供电电压(vcc to vss)……………………………………………………………-0.3V~+4.2V

    管脚对地电压……………………………………………………………………-0.3V~+5.8V

    每个管脚最大IOL…………………………………………………………………    ±2mA

    相对湿度 …………………………………………………………………………  5%~95%

    注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

    3.2直流特性

    测试条件Temperature=+25℃。

    器件直流特性表

    符号参数    测试条件最小值典型值最大值单位

    VCC工作电压           2.7   3.3 3.6          V

    IDC1电流消耗正常模式    20    25  30          mA

    IDC2电流消耗待机模式    5.5     5         180          μA

    VIL      输入低电平           VSS          VSS+0.6   V

    VIH    输入高电平        0.8VCC           VCC      V

    VOL输出低电平  I(OLMAX)=-6mA VSS            VSS+0.6   V

    VOH输出高电平  I(OHMAX)=6mA VCC-0.6     VCC       V
