低频ID卡读卡模块IVY125DUE
低频ID卡读卡模块IVY125DUE
  • 产品说明
  • 主要特征
  • 技术指标
  •  1. 简介

    IVY125DUE是广州44118太阳成城集团信息科技有限公司开发的低频ID卡读卡模块,属于IVY125D系列低频读卡模块中的一员。产品支持EM、TEMID、TK及其兼容卡。IVY125DUE通过UART进行通信,用户只需通过UART发送简单的命令便可完成对ID卡的读操作,而无需理解复杂的射频通信协议。

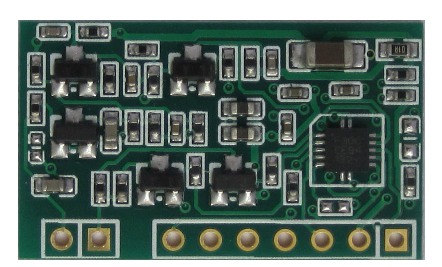

    低频ID卡读卡模块


    2. 选型指南

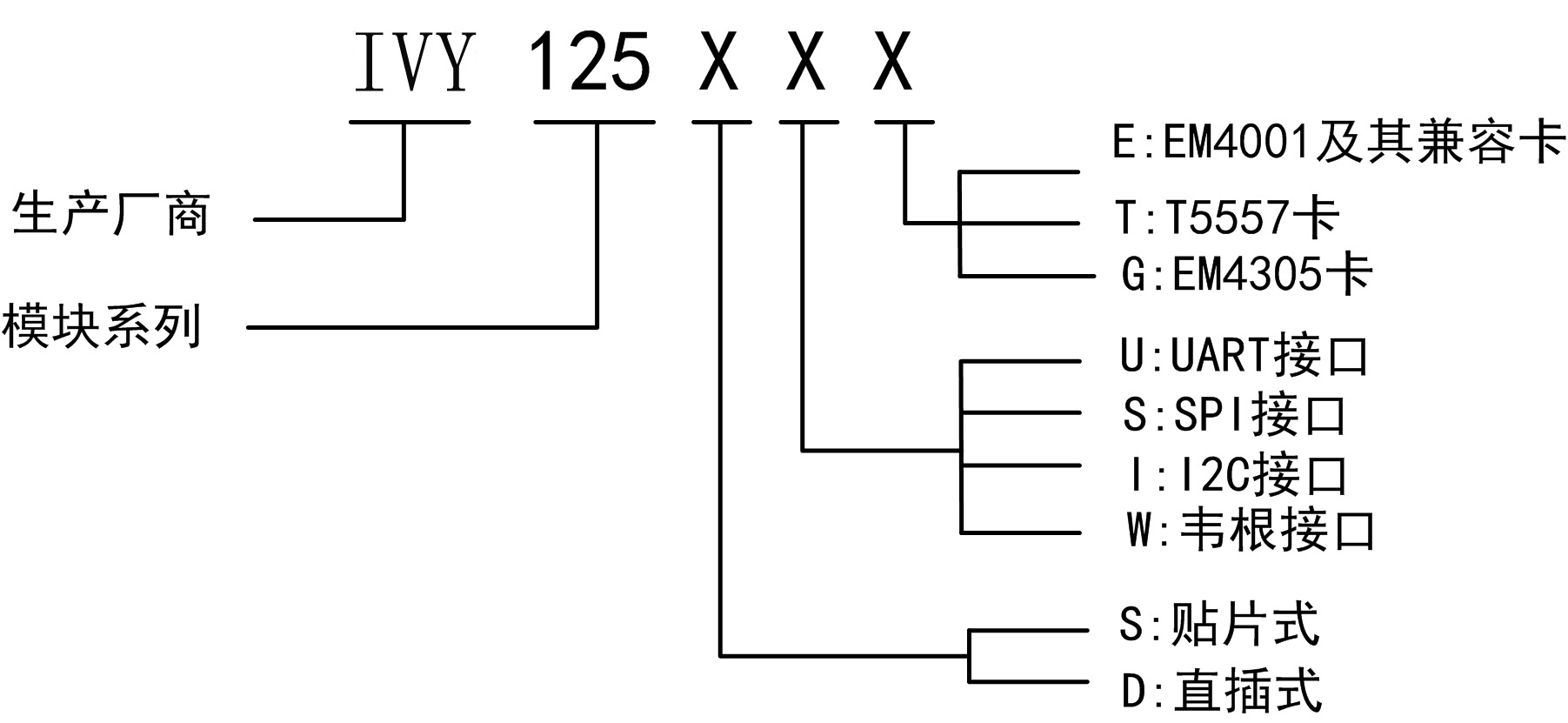

    2.1IVY125D系列模块命名规则

     低频ID卡读卡模块

    2.2选型表

     IVY125D选型表

    型号        直插式贴片式UARTSPI   I2C           W26读卡类型

    IVY125DUE    √          ——     √       ——        ————EM4001

    IVY125DUT   √             ——     √        ——————T5557

    IVY125DUG   √          ——     √        ——————EM4305

    IVY125DDSE   √          ——   —— √        ————EM4001

    IVY125DDST   √          ——   —— √        ————T5557

    IVY125DSG   √          ——   —— √         ————EM4305

    IVY125DIE   √          ——   ————   √        ——EM4001

    IVY125DIT   √          ——   ————   √         ——T5557

    IVY125DDIG   √          ——   ————   √          ——EM4305



    4. 硬件描述

    4.1管脚说明

    IVY125DUE模块采用邮票孔连接方式,可像贴片器件一样直接焊接到PCB板上。

    管脚

    器件管脚说明列表

    管脚                      符号            功能

    1                              RF1            天线引脚1

    2                              RF2            天线引脚2

    3,11,12              GND            电源地

    4                              IO-OUT    IO输出管脚

    5                              RX            UART数据接收管脚

    6                              TX            UART数据接发送脚

    7                              EN            模块电源使能

    8                              VCC            模块电压输入引脚

    9                              SDA            I2C SDA引脚

    10                              SCL            I2C SCL引脚

    注:UART的波特率默认为19200bit/s,有特殊要求的用户请事先向销售工程师说明。


    4.2接口方式和典型应用

    4.3接口方式

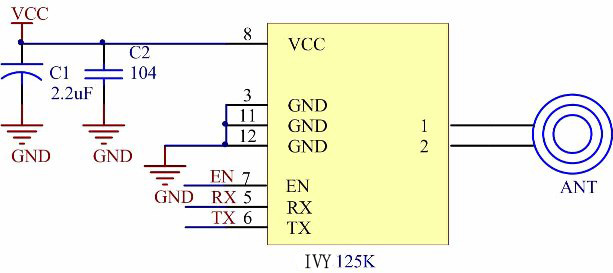

    IVY125DUE通过UART进行通信,用户只需通过UART发送简单的命令便可完成对ID卡的读、写操作。典型应用电路图如图 3.2所示。

    接口

    4.4UART通信协议

    4.5数据格式

    UART数据帧格式:1个起始位、8个数据位、无奇偶校验位、1个停止位。

    波特率:19200bps

    数据格式:6字节数据,高位在前,格式为5字节数据+1字节校验和(异或和)。例如:卡号数据为1234567890,则数据输出为0x12 0x34 0x56 0x78 0x90 0x98(校验和计算:0x12^0x34^0x56^0x78^0x90=0x98)。

    4.6串口命令

    oxAA:读卡命令,操作成功后返回5字节卡号和1字节校验和。

    0xBB:关闭天线命令,操作成功后模块进入低功耗模式并返回0Xb2。

    功能说明:模块上电后默认进入低功耗模式,此时天线处于关闭状态。接收到0xAA命令后,模块打开天线并进行读卡操作,读卡成功后模块自动进入低功耗模式,如果要再次读卡则需重新发送0xAA命令;如果读卡失败,模块将一直处于读卡模式直到读卡成功或者接收到0xBB命令。

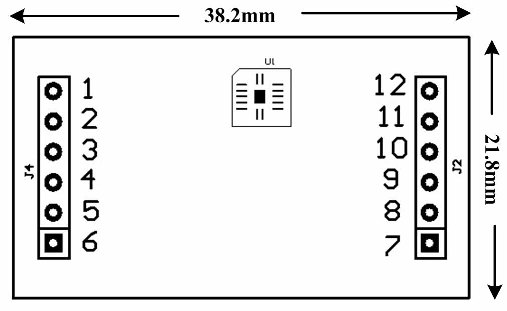

    5. 机械尺寸

    机械尺寸

    长:38.2mm

    宽:21.8mm

    管脚间距:2.54mm

    6. 免责声明

    ●开发预备知识

    IVY125D系列模块将尽可能提供全面的开发模板、驱动程序和应用说明文档以方便用户使用,但也需要用户熟悉自己设计产品所采用的硬件平台及C语言相关知识。

    ●EMI与EMC

    IVY125D系列模块机械结构决定了其EMI性能必然与一体化电路设计有所差异。系列模块的EMI性能满足绝大部分应用场合,用户如有特殊要求,必然事先与我们联系。

    IVY125D系列模块的EMC性能与用户地板的设计密切相关,尤其是电源电路、I/O隔离、复位电路,用户在设计底板时必须充分考虑以上因素。我们将努力完善模块的电磁兼容性,但不对用户最终应用产品的EMC性能提供任何保证。

    ●修改文档的权利

    广州44118太阳成城集团信息科技有限公司保留任何时候在没有事先声明的情况下对IVY125D系列模块相关文档修改的权利。

    ●ESD静电放电保护

    IVY125D系列模块部分元件内置ESD保护电路,但当模块的恶劣的环境中使用时,依然建议用户在设计底板时提供ESD保护措施。安装IVY125D系列模块时,为确保安全请先将积累在身体上的静电释放,如佩戴可靠接地的静电环等;焊接过程中也应该注意释放静电,如确保焊接设备接地良好等。

    低频ID卡读卡模块IVY125DUE具有以下特点:

    ◆体积小巧,易于集成到设备中;

    ◆产品支持EM、TEMID、TK及其兼容卡;

    ◆读卡距离远;

    ◆UART通信接口,操作简单;

    ◆超低功耗,在停机模式最低只有3μA;


    低频ID卡读卡模块IVY125DUE电气参数

    3.1极限参数

    工作温度…………………………………………………………………………-20℃~+85℃

    贮存温度……………………………………………………………………… -40℃~+125℃

    供电电压(vcc to vss)……………………………………………………………-0.3V~+4.2V

    管脚对地电压……………………………………………………………………-0.3V~+6.0V

    每个管脚最大IOL…………………………………………………………………    ±2mA

    相对湿度 …………………………………………………………………………  5%~95%

    注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

    3.2直流特性

    测试条件Temperature=+25℃。

    器件直流特性表

    符号参数        测试条件最小值典型值最大值单位

    VCC工作电压                    2.7    3.3    3.6V

    IDC1电流消耗正常模式     45    70    80mA

    IDC2电流消耗待机模式    10    18    25mA

    IDC3电流消耗停机模式      3      4      6μA

    VIL       输入低电平                   VSS     VSS+0.6  V

    VIH       输入高电平                  0.8VCCVCC  V

    VOL输出低电平  I(OLMAX)=-6mA  VSSVSS+0.6  V

    VOH输出高电平  I(OHMAX)=6mA   VCC-0.6VCC   V
